Ferrit-Ringkern

Der Ferrit-Ringkern das unbekannte Wesen.

Zur Erweiterung der Groundplane-Antenne bei DK0TE ist eine Gleichtaktdrossel für eine Zweidrahtleitung mit sehr hoher Impedanz und Güte notwendig. Daher die Untersuchung mit einem Netzwerkanalysator.

In der gewünschten Ausführung wird es eine Gleichtaktdrossel für eine Zweidrahtleitung mit Teflonisolierung mit +4000j Ohm mit einer Güte größer 200 bei 3,6 MHz.

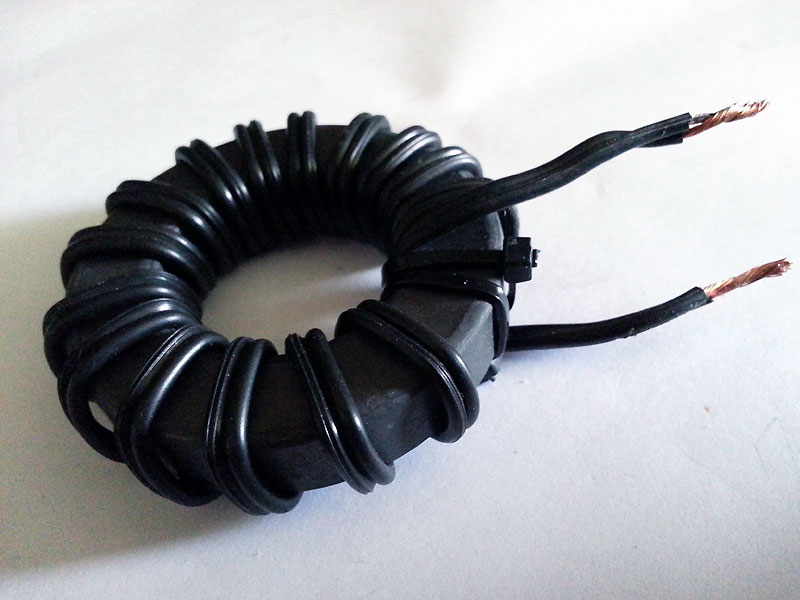

Bild: FT240-61 mit 16 Windungen Lautsprecherkabel

Erster Versuch auf einem Ringkern mit 16 Windungen ergibt schon eine Impedanz von +1000j Ohm bei brauchbarer Güte.

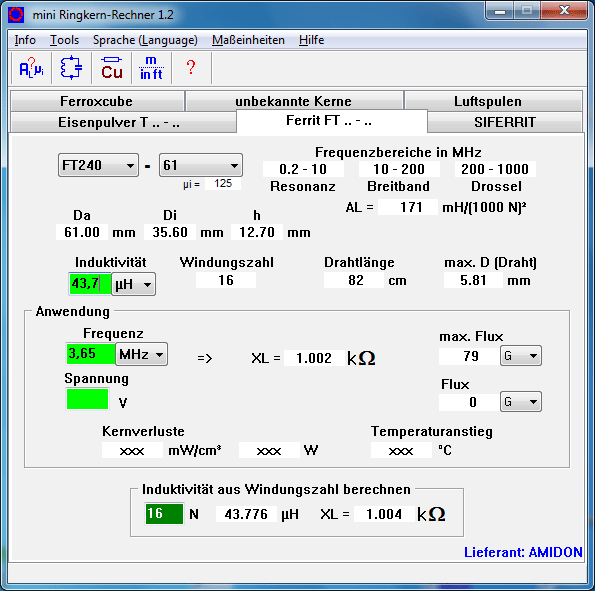

Bild: Berechnung mit mini Ringkern-Rechner

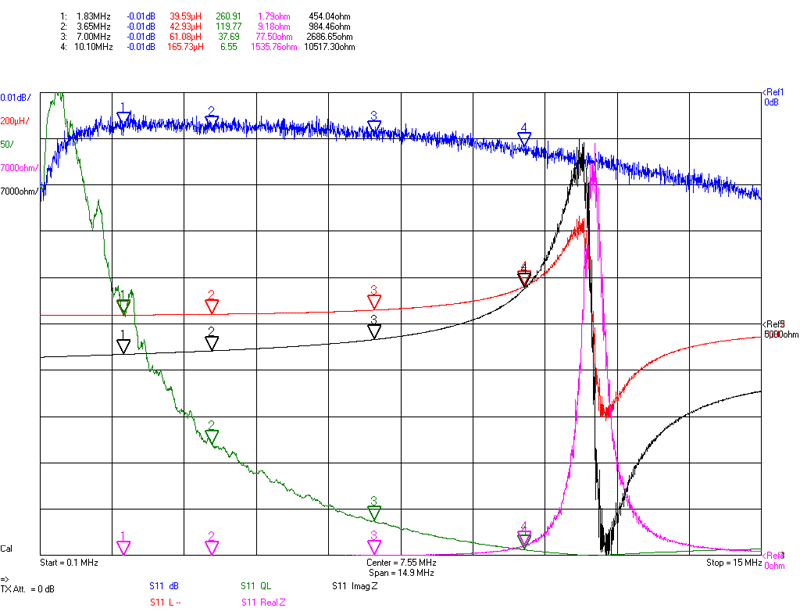

Bild: Messergebnis: +1000j Ohm bei Güte 120

Nun ein Versuch drei Ringkerne zu stapeln und dabei Impedanz und Güte zu erhöhen. Es lagen nur drei kleinere Ringkerne mit demselben Material in der Bastelkiste.

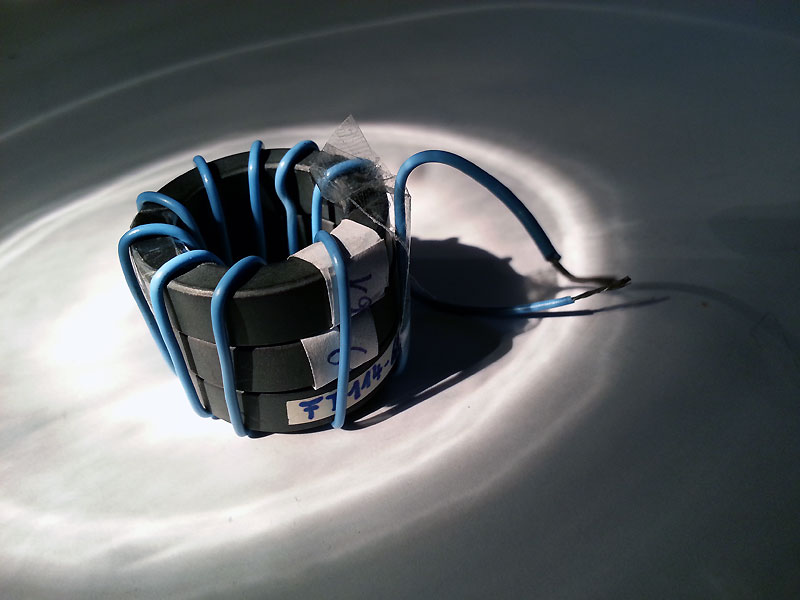

Bild: Stapel aus 3 * FT114-61 mit 9 Windungen 0,5mm2


Bild: Berechnung (nur ein Kern) mit mini Ringkern-Rechner

Ein Stapel aus 3 Ringkernen sollte den dreifachen Al-Wert besitzen und auch die Güte sollte steigen.

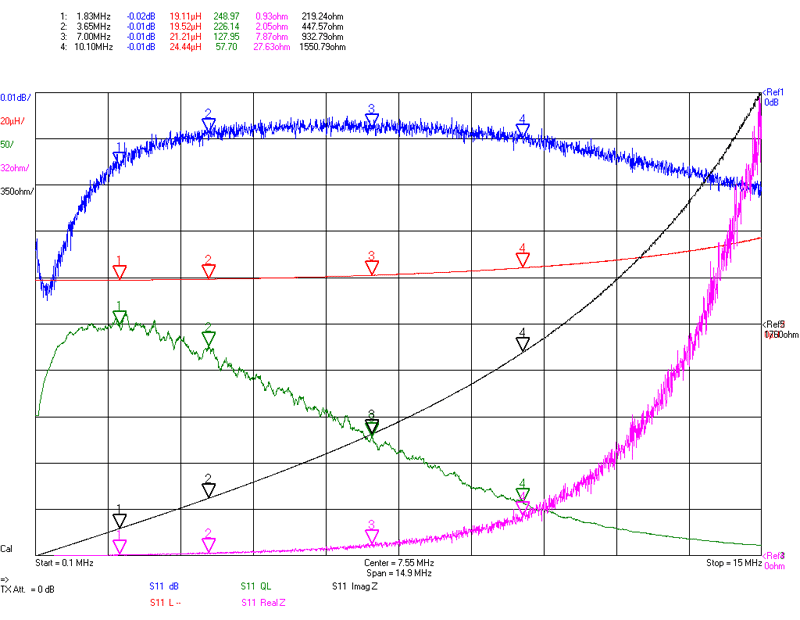

Bild: Messergebnis: 3 * +j150 Ohm und auch die Güte ist auf 225 gestiegen

Mit einem Stapel aus 4 * FT240-61 und 16 Windungen der Zweidrahtleitung erreicht dann voraussichtlich tatsächlich die gewünschten Eigenschaften.
