Bild: Bestimmung der Kabellänge zur Diamond X-510N
Die neue Aktivität auf 70cm über unser Relais DB0RAB war das der Anlass, gleich meine Vertikalantenne
(Diamond X-510N) einmal wieder mit dem VNWA2 (nach DG8SAQ) zu vermessen.
Wieder einmal habe ich keine Kalibrierung am Antennenanschluss, sondern am Kabelende im Funkzimmer gemacht.
Bild: Bestimmung der Kabellänge zur Diamond X-510N

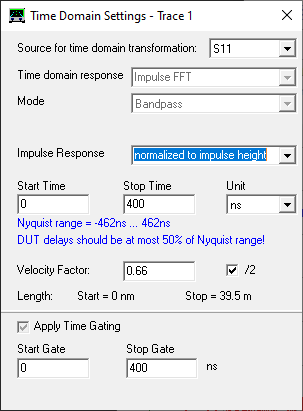

Bild: Setup der Timedomain bei der Messung mit dem VNWA2

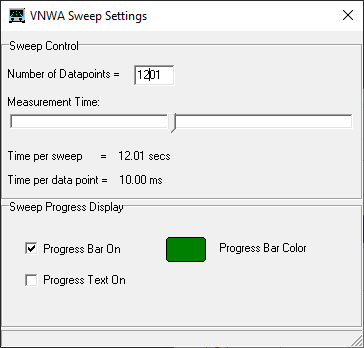

Bild: Setup der Sweep-Parameter
Nachem jetzt die Kabellänge meines Kabels zur Antenne (Belden RG-213/U) bestimmt ist, kann ich die notwendigen Portextensions einstellen.

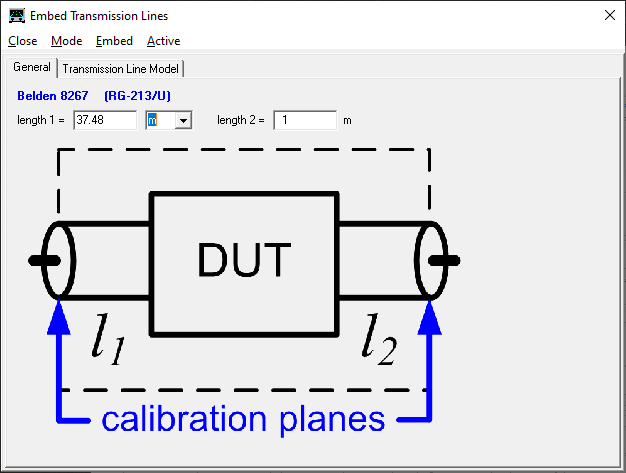

Bild: Setup der Portextensions (Embeded Transmissions Lines)

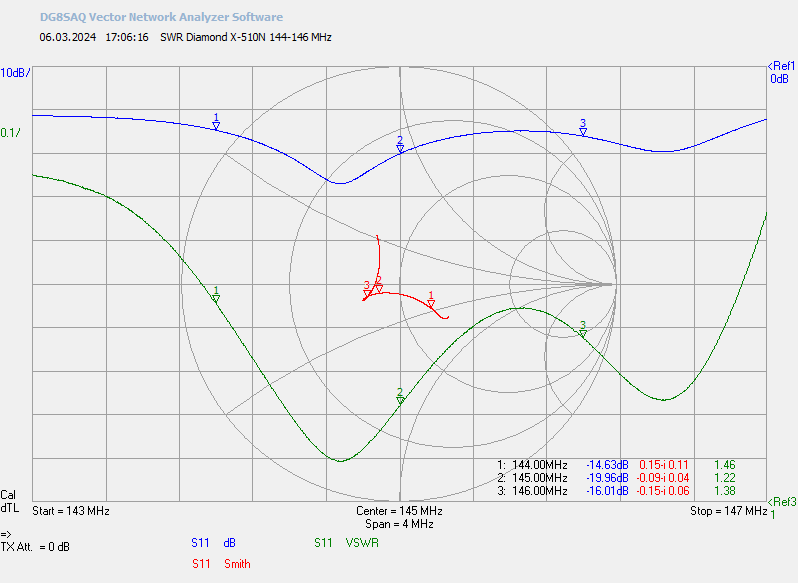

Bild: Anpassung am Antennenanschluss (2m)

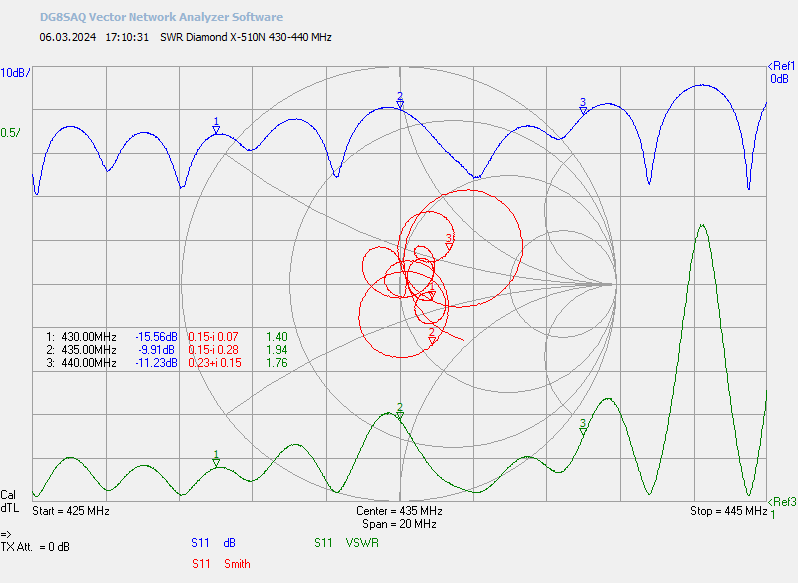

Bild: Anpassung am Antennenanschluss (70cm)
Zur Bestimmung der (Zusatz-)Verluste in einem Kabel und einem Anpassgerät kann ich das Programm TLW aus dem ARRL-Antennabook empfehlen.

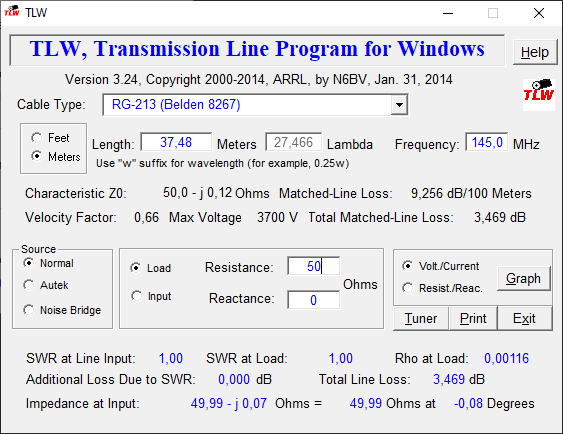

Bild: Kabelverluste mit TLW berechnet

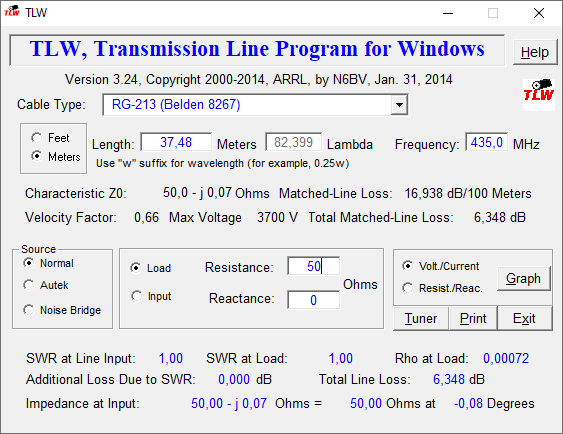

Bild: Kabelverluste mit TLW berechnet
