Elektronischer Barometer

Das elektronische Barometer misst den Ortsluftdruck und stellt den Wert über eine serielle Schnittstelle (RS232) zur Datenspeicherung bereit.

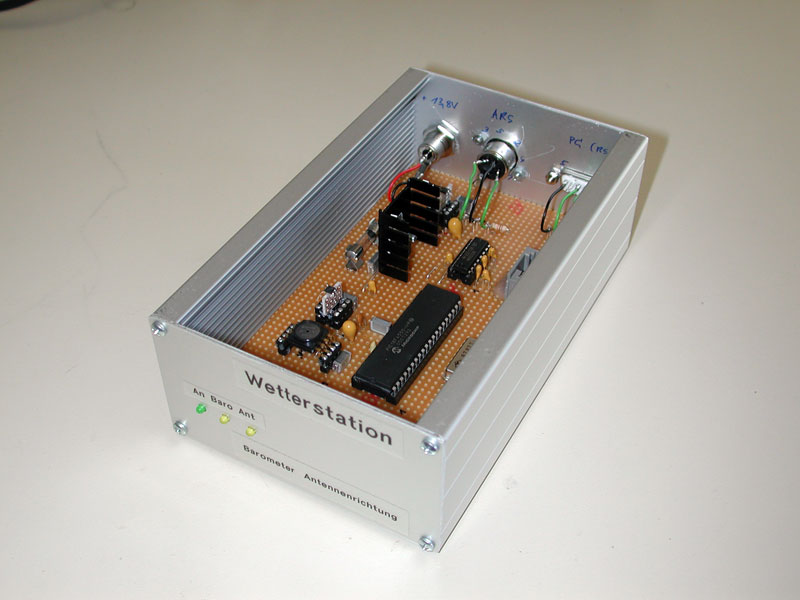

Gerät mit offenem Gehäuse
Bild: Gerät mit offenem Gehäuse.

Der Drucksensor liefert eine elektrische Spannung, die mit einem hochgenauen A/D-Wandler in einen digitalen Wert umgewandelt wird.

Dass besondere an der Schaltung ist wie Verwendung eines hochauflösenden A/D-Wandler und eines ratiometrischen Drucksensors mit gemeinsamer Referenzspannung. Dadurch kann auf einen Verstärker mit der dann notwendigen Kalibrierung des Verstärkungsfaktors und Offsets verzichtet werden.

Die Auflösung beträgt 0,01 hPa. Die absolute Genauigkeit ±0,1 hPa.

Der absolute Ortsluftdruck lässt sich über die serielle Schnittstelle korrigieren. Der Offset wird im EEPROM des Prozessors dauerhaft gespeichert.

Das Gerät misst nebenbei noch die Antennenrichtung mit zwei weiteren A/D-Wandlern.

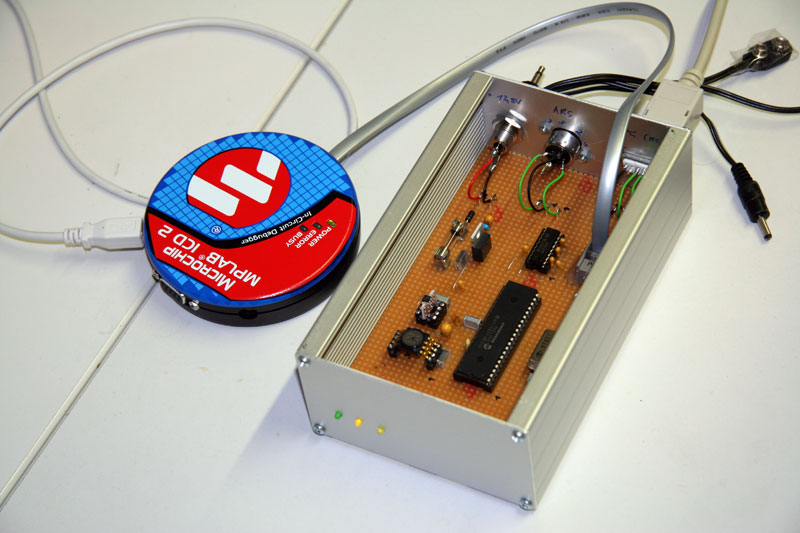

Gerät bei der Entwicklung
Bild: Gerät bei der Entwicklung mit In-Circuit Debugger 2 von Microchip.

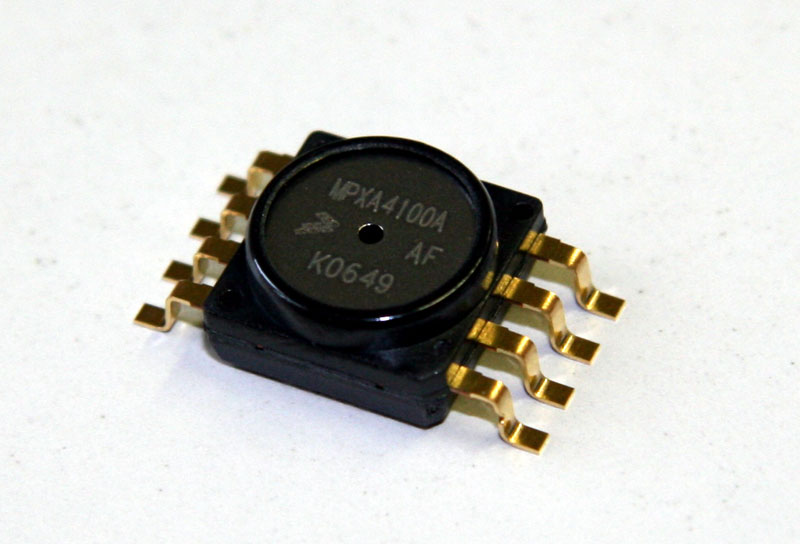

Freescale Drucksensor MPXA4100A6U
Bild: Freescale Drucksensor MPXA4100A6U als Sensor.

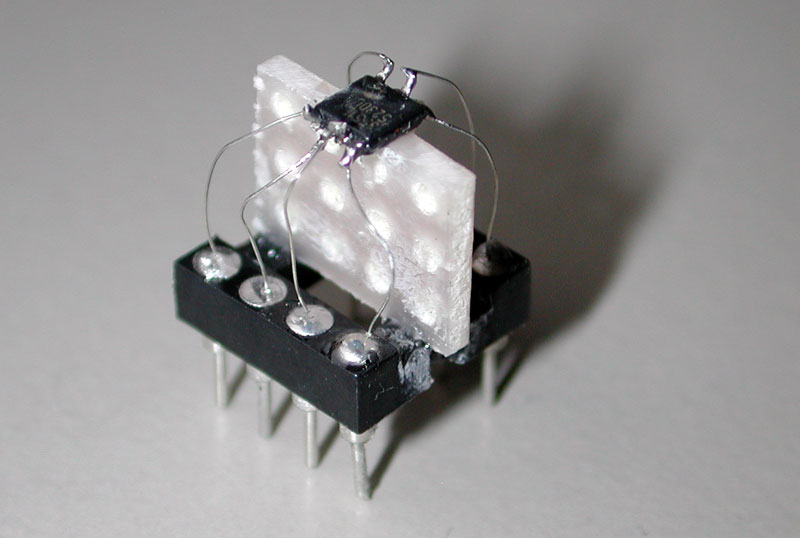

Microchip MCP3551
Bild: A/D-Wandler mit DIL-Adapter

Als 22-Bit Delta Sigma A/D-Wandler wird ein Microchip MCP3551 eingesetzt.
Diesen Baustein gibt es leider nur im SMD-Gehäuse.

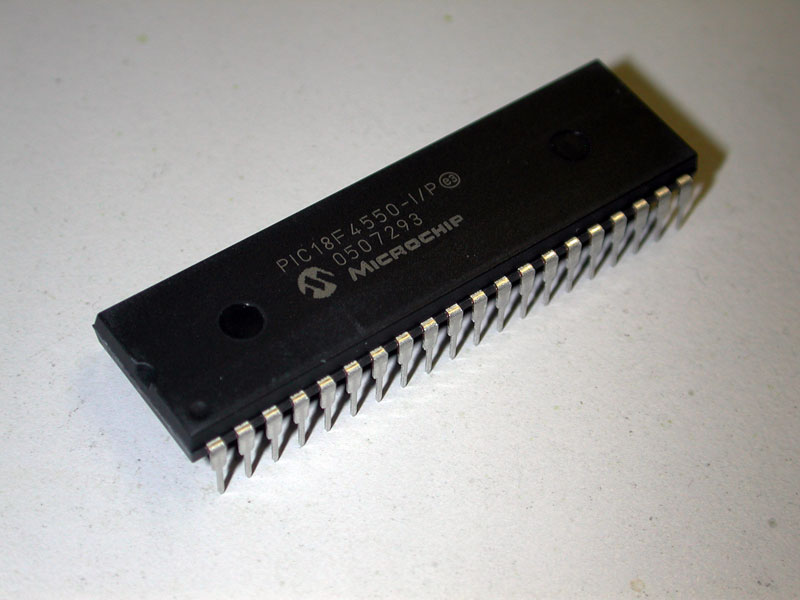

Microchip PIC 18F4550
Bild: Als Prozessor kommt ein Microchip PIC 18F4550 zum Einsatz.

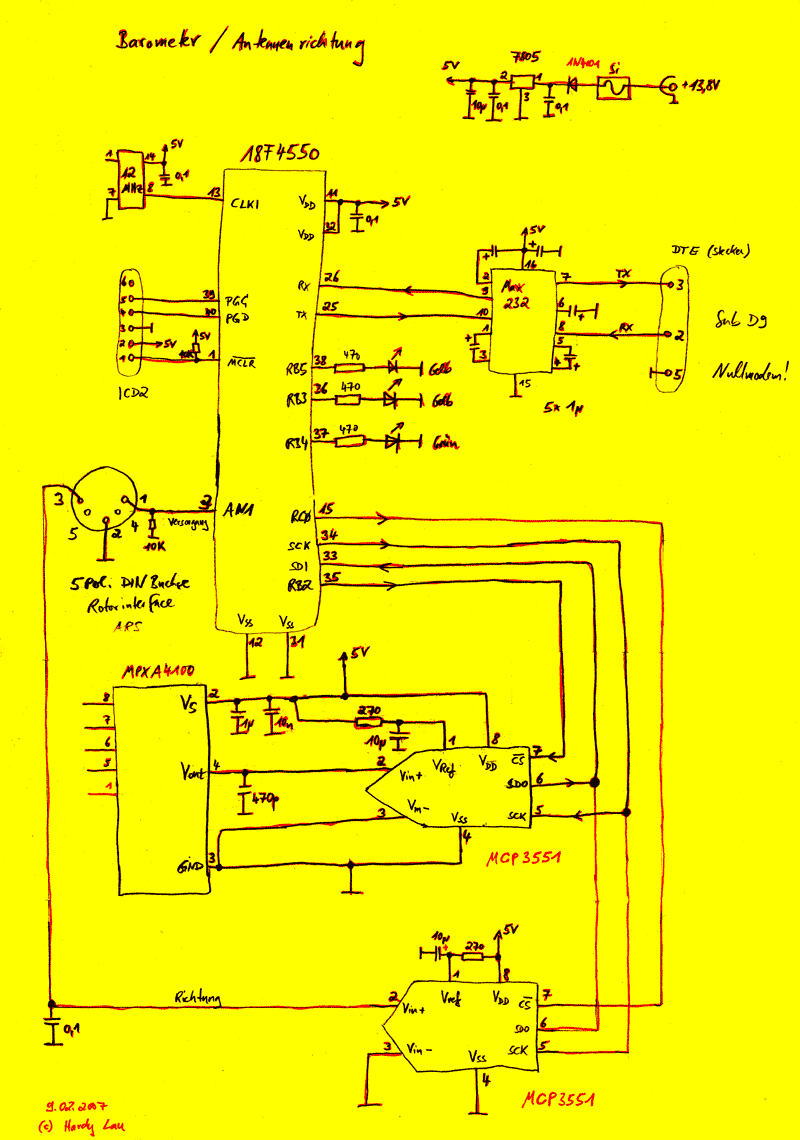

Schaltplan
Bild: Schaltplan.

Als Zugabe für einen Nachbau hier der Quelltext des Programmes (Microchip MPLAB C18).
