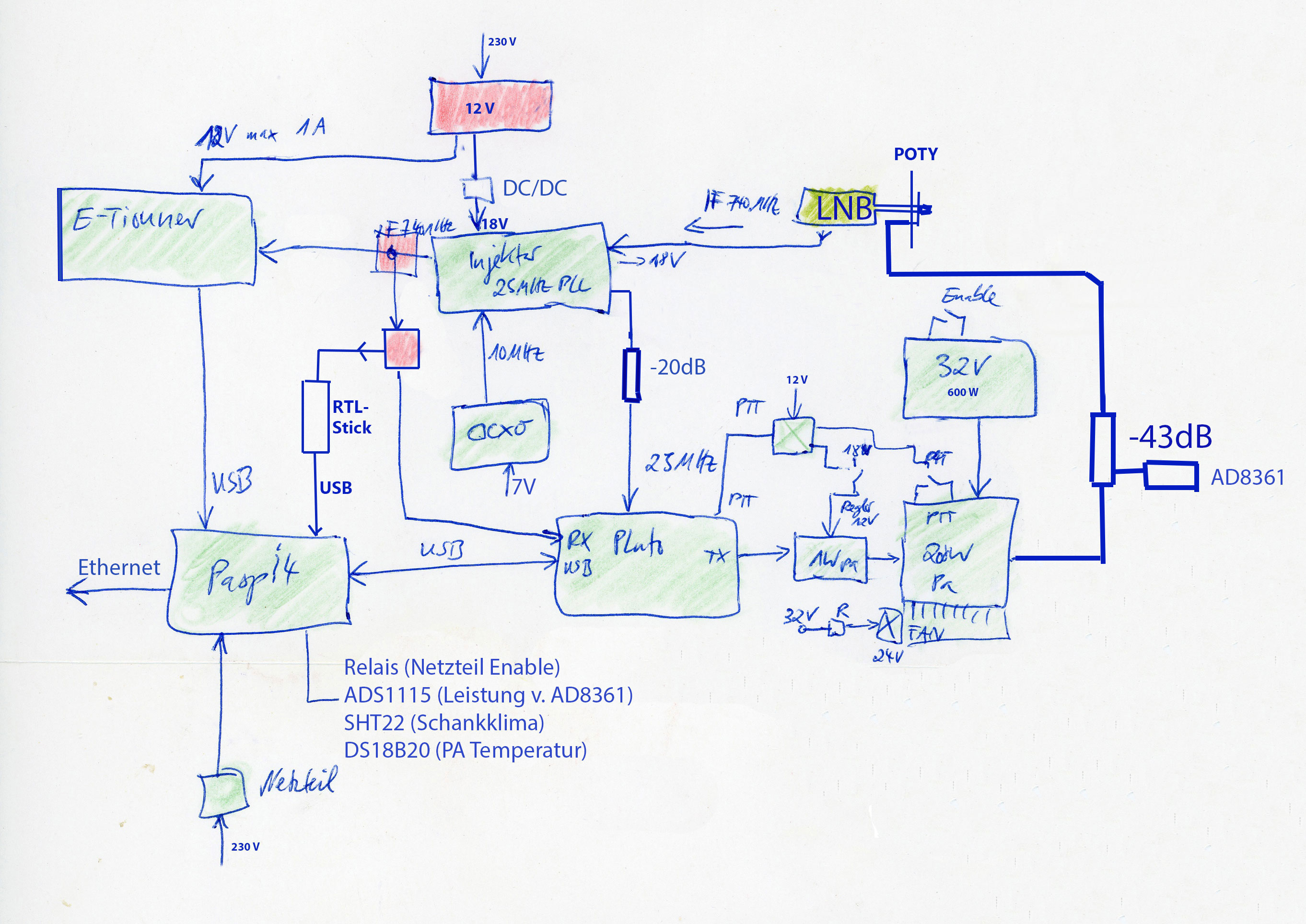

Bild: Diese Übersicht zeigt die Komponenten der Station.

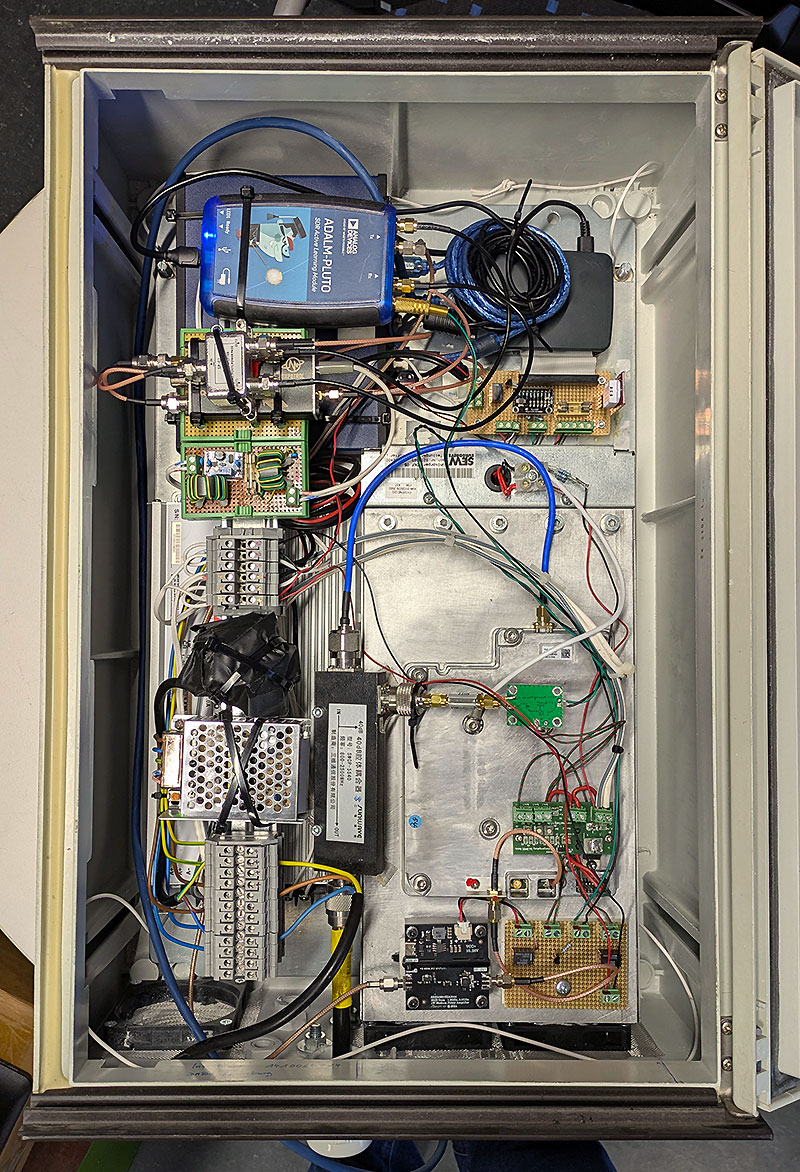

Alle Teile sind im Schaltschrank direkt am Parabolspiegel untergebracht.
Bild: Diese Übersicht zeigt die Komponenten der Station.
Alle Teile sind im Schaltschrank direkt am Parabolspiegel untergebracht.

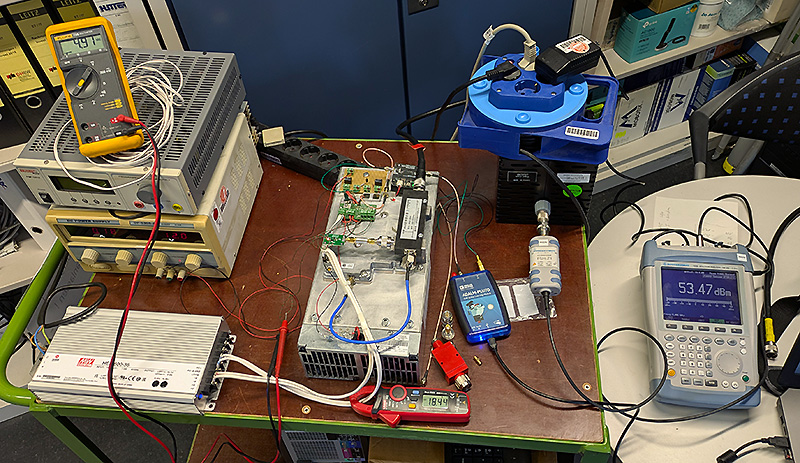

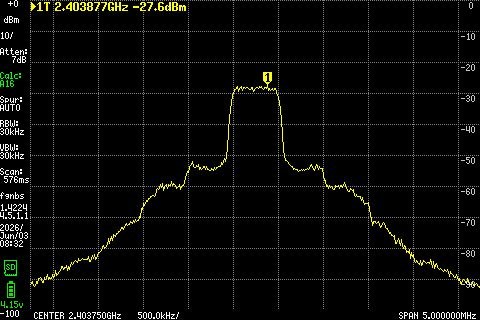

Bild: Erster Test der 2,4 GHz-Leistungsendstufe mit 3 * BLF8G22LS-160BV.

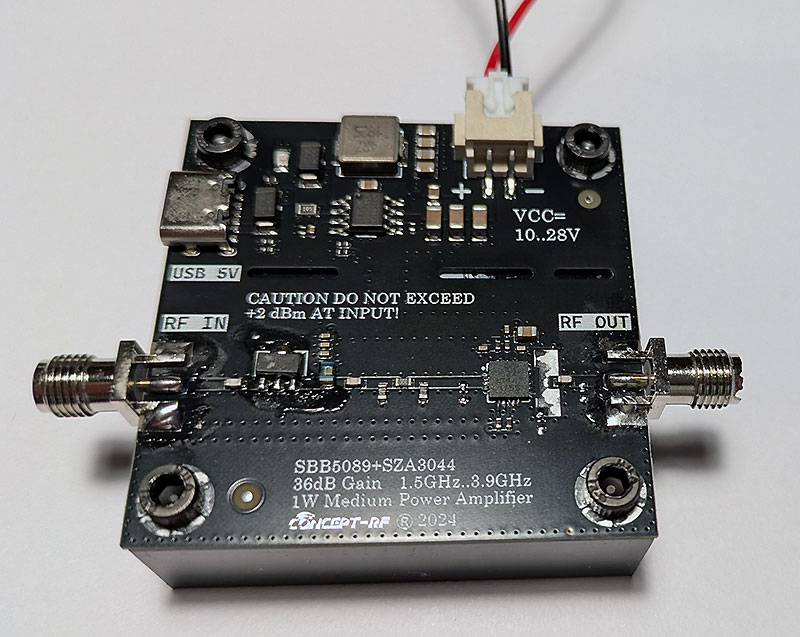

Bild: 2.4 GHz Treiberstufe.

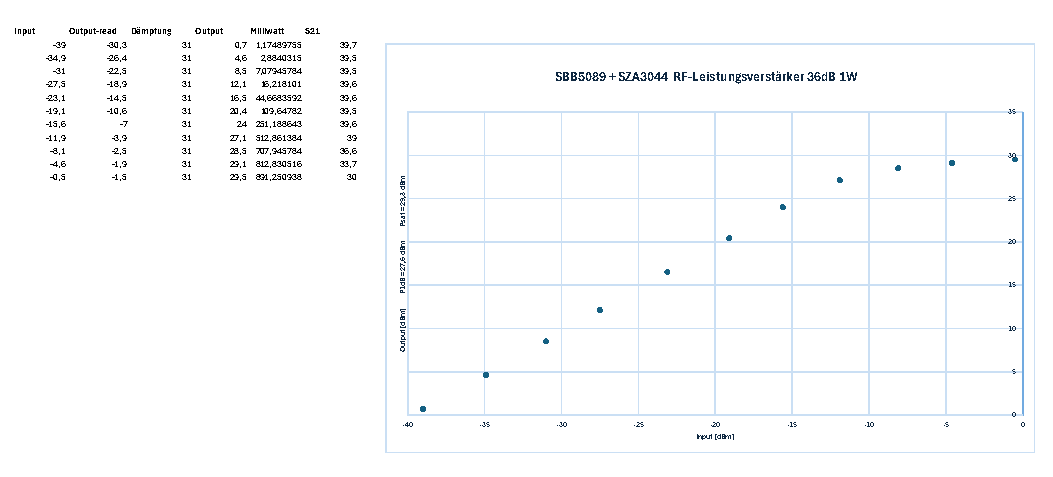

Bild: Messung der Linearität 2.4 GHz Treiberstufe.

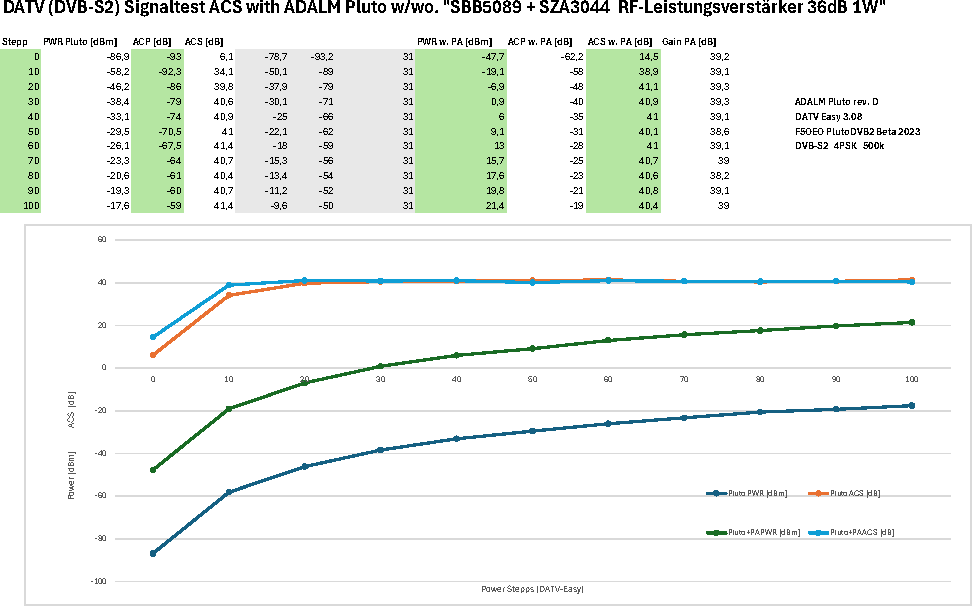

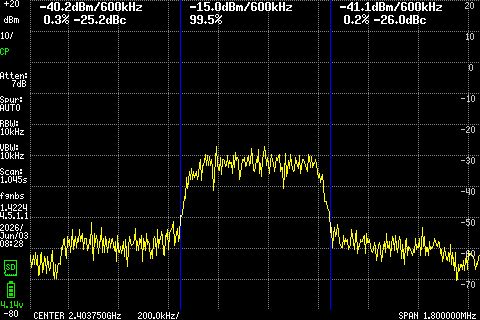

Bild: Messung der Nebenkanalleistung des DVB-S2-Senders mit und ohne 2.4 GHz Treiberstufe.

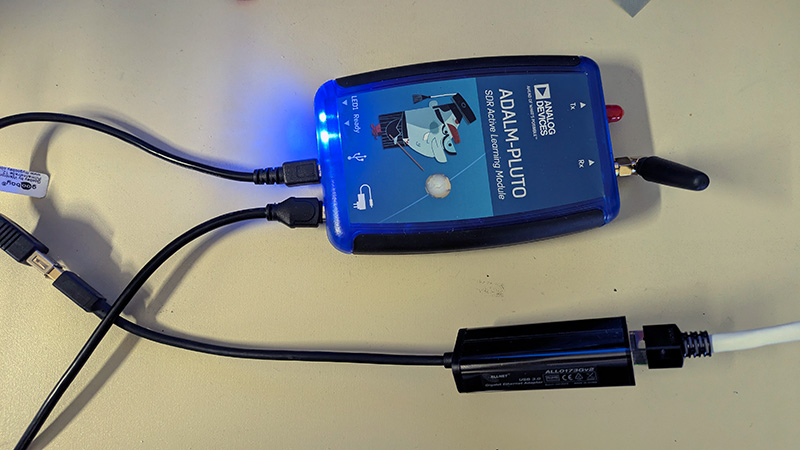

Bild: Adalm Pluto als Sendeempfänger ist am Raspberry PI angeschlossen.
Bild: Ein OCXO als Frequenznormal für den ADALM Pluto und den LNB (wird mit einem VCXO auf 25 MHz gebracht).

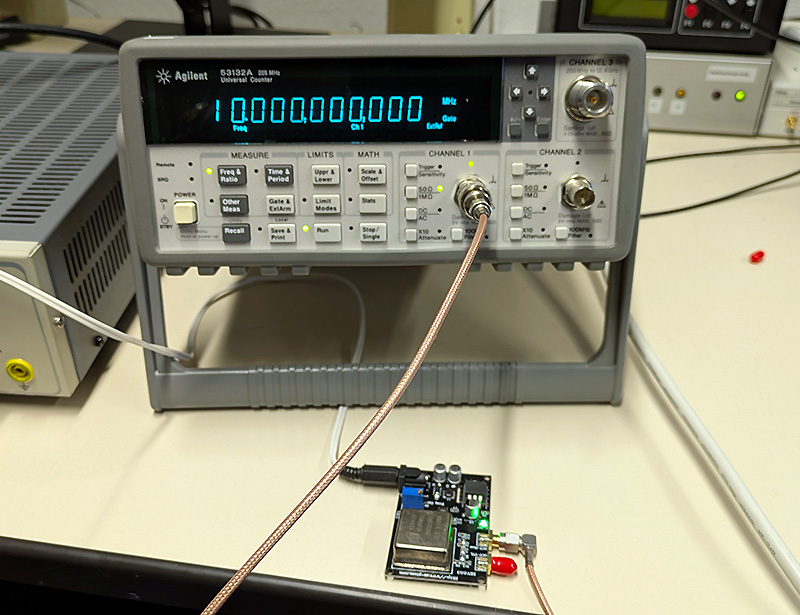

Gemessen wird hier mit einem Agilent 53132A der an einem GPSDO angeschlossen ist.

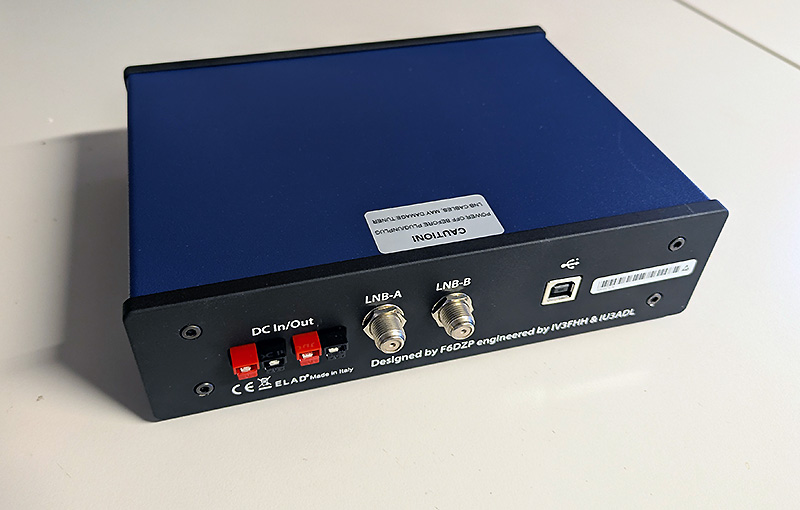

Bild: ELAD E-Tiouner als DVB-S2 Empfänger am Raspberry Pi mit longmynd und longmyd-client (ZR6TG) bzw. OpenTuner (ZR6TG,DL1RF) auf dem PC.

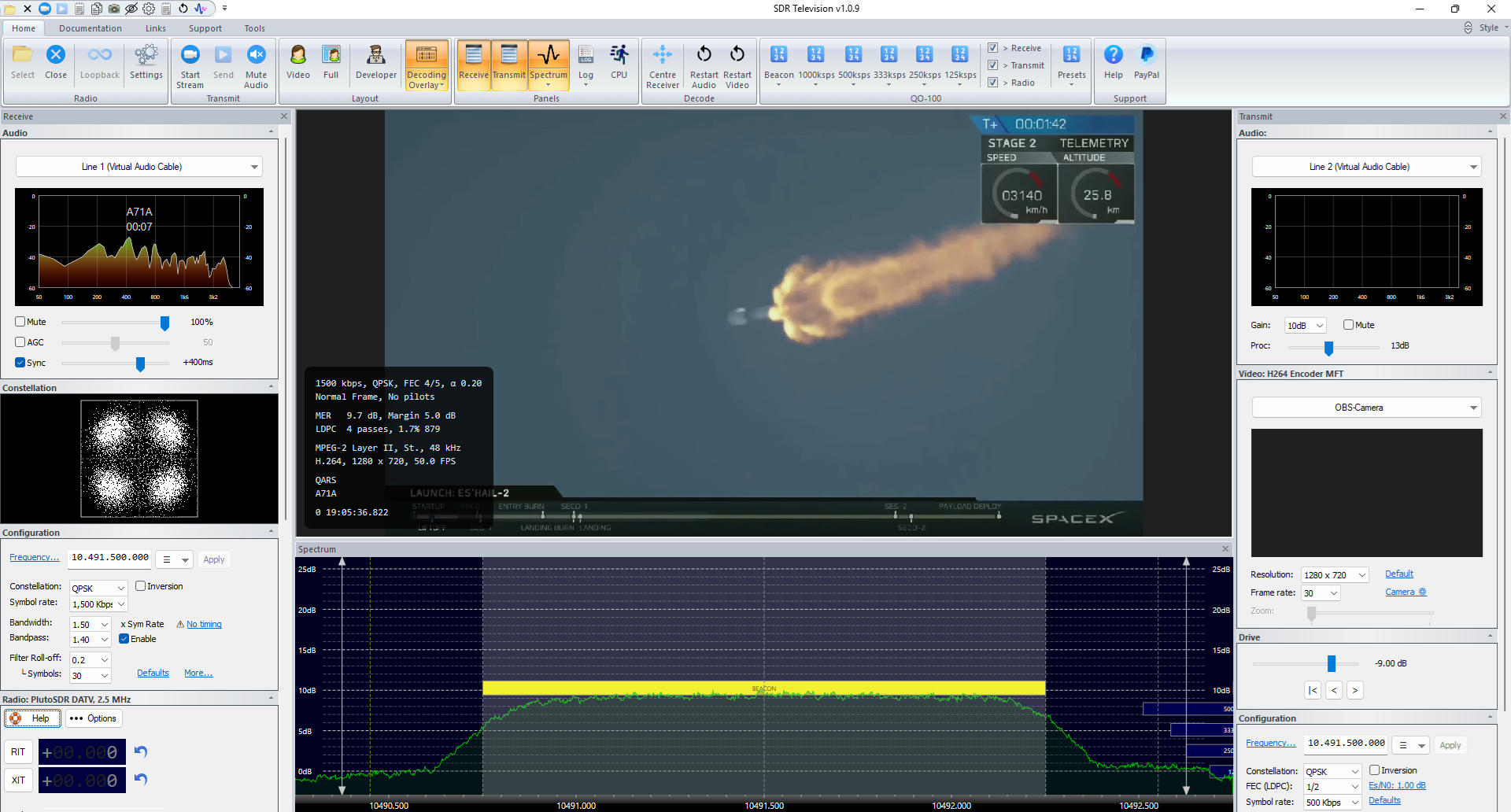

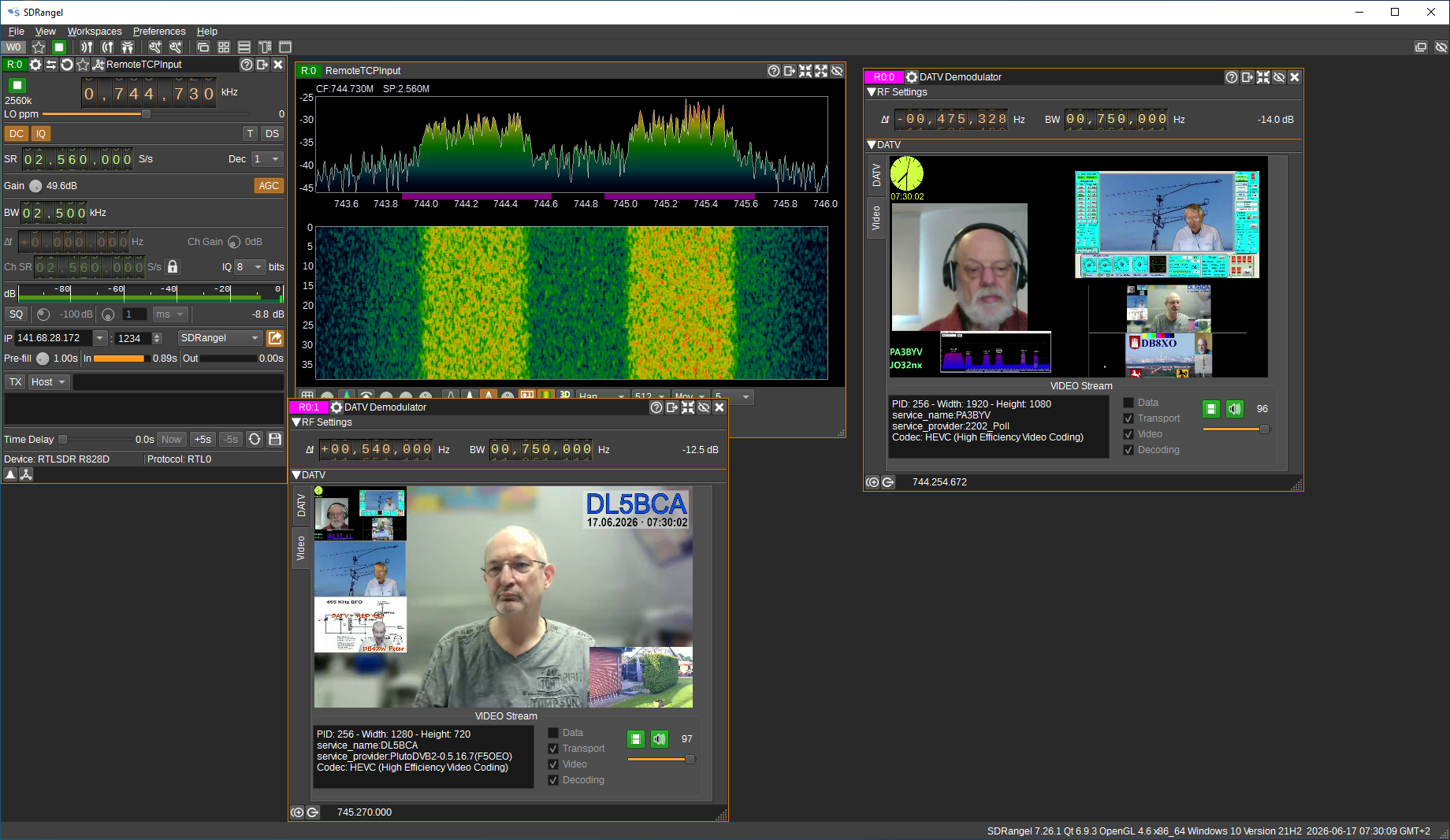

Bild: Zusätzlich mit SDR-Television 1.0.9 als Sende- und Empfangsprogramm und einem
zweiten RTL-SDR (V4)-Stick als Empfänger.

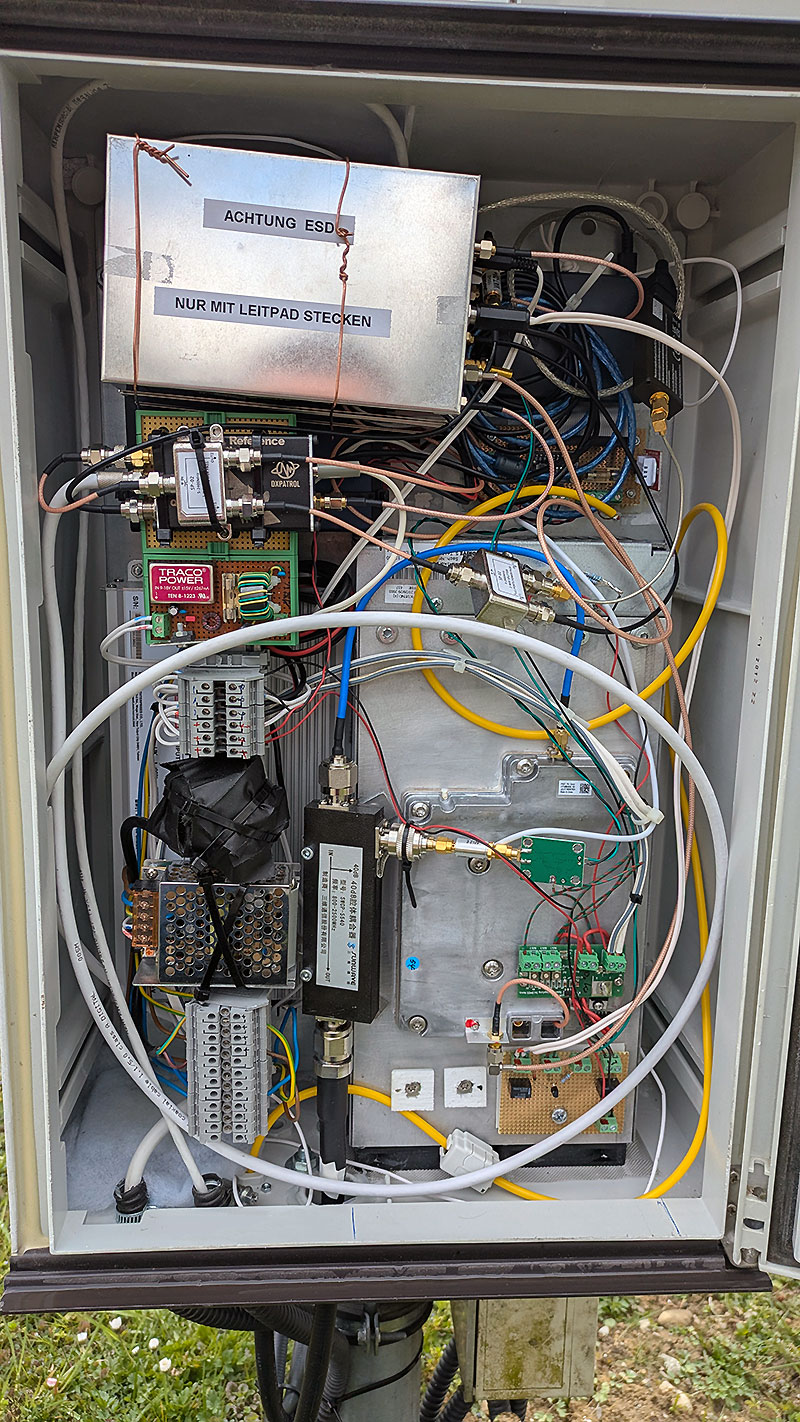

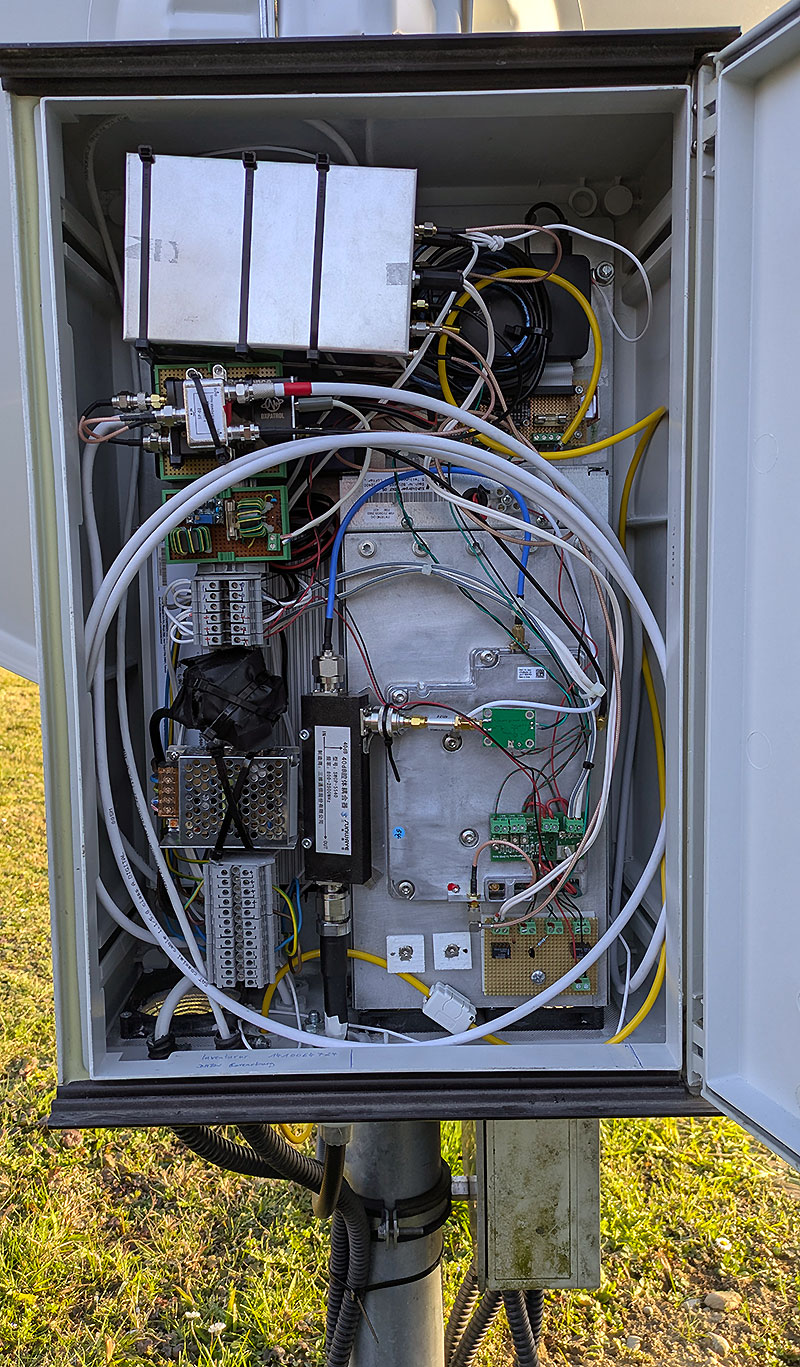

Bild: Station mit allen Komponenten im Schaltschrank.
