Heizung für einen Regenmesser

Motivation

Damit die Wetterstation bei DK0TE auch im Winter funktionstüchtig ist.

Die klassische Birnchenheizung war mangels Glühbirnen und Fassungen nicht machbar. Aber ein 2N3055, ein NTC und ein OPV war in der Bastellkiste vorhanden. So entstand eine Konstantstromquelle als Heizung welche von einen Temperaturkomperator angesteuert wird.

Aufbau

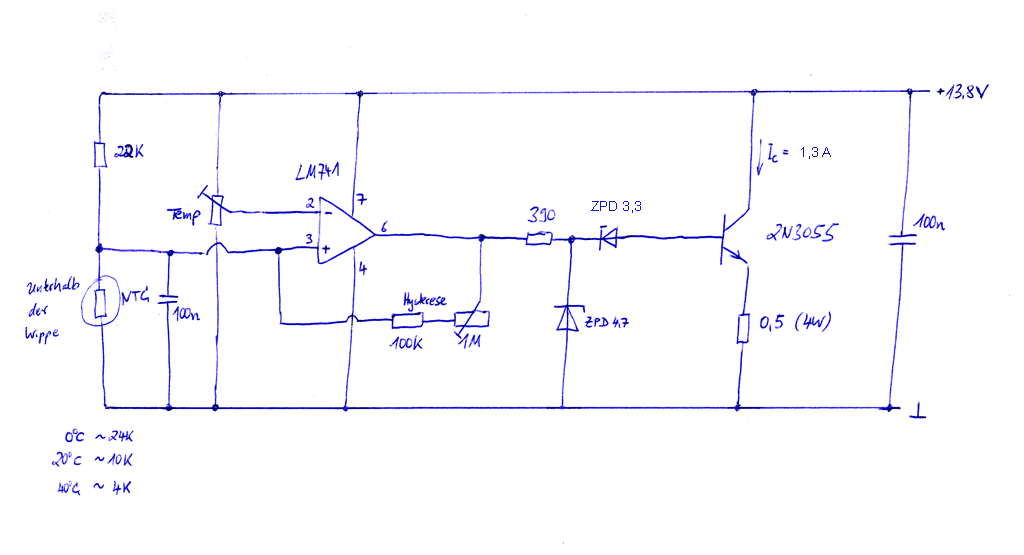

Regenmesser-Heizung
Schaltplan.

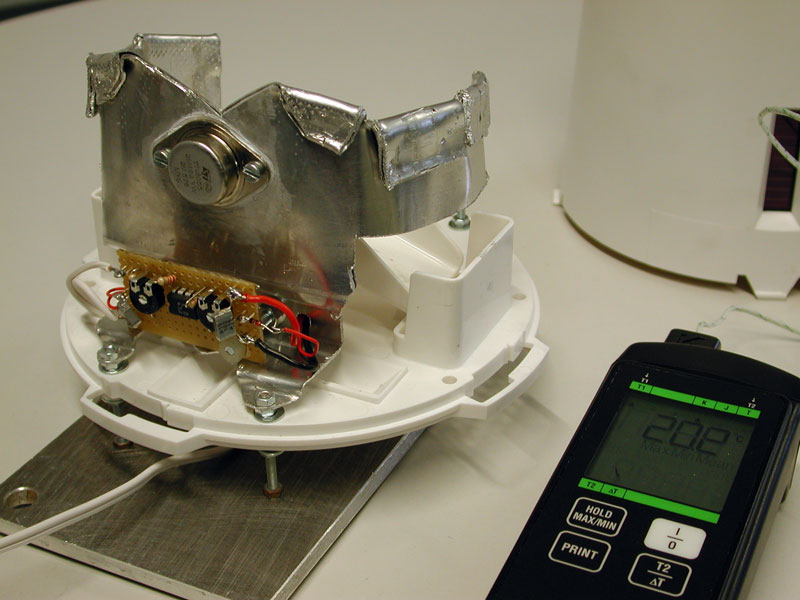

Gesamtansicht
Gesamtansicht. Die Heizung läßt sich ohne mechanische Veränderungen in den Regenmesser einbauen.

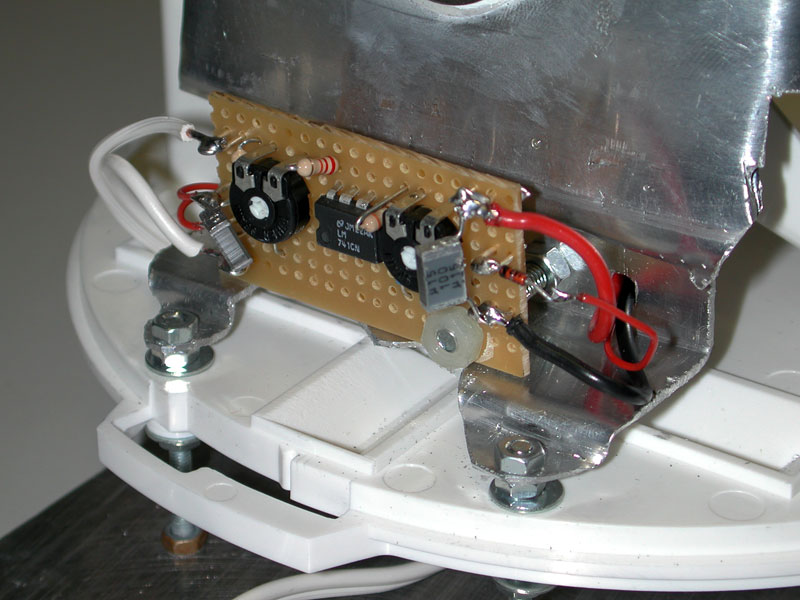

Elektronik
Elektronik regelt die Innnenlufttemperatur auf 5 °C.

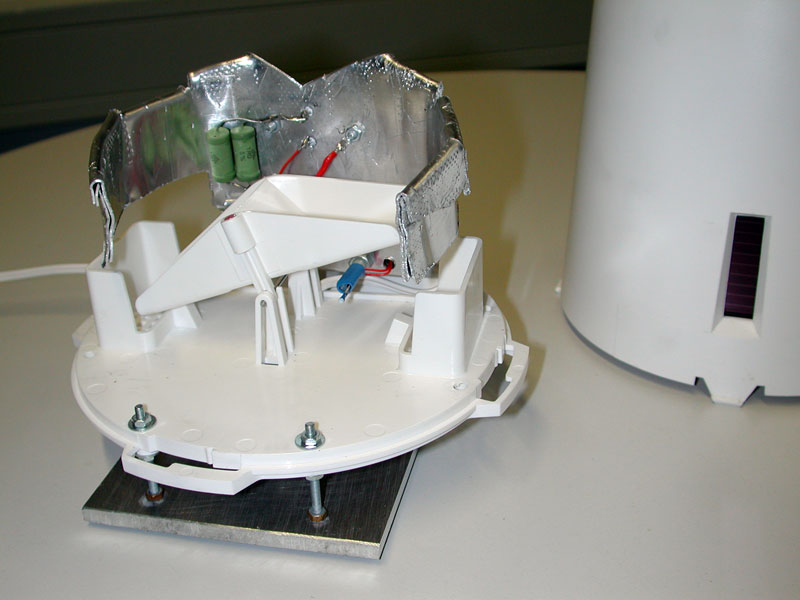

Rückansicht
Rückseite mit Regenwippe und Temperatursensor rechts unten (blau).
